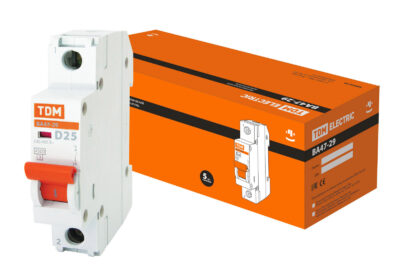

Авт. выкл.ВА47-29 1Р 25А 4,5кА х-ка D TDM
Description
Назначение
- Оперативное включение и выключение электрических цепей.
- Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.
Применение
- Вводно-распределительные устройства для жилых и общественных зданий.
Материалы
- Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Преимущества
- Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
- Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
- На лицевой панели реализован механический индикатор положения контактов (включено/отключено),
- Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений.
- Ширина модуля 17,5 мм.
Упаковка
- Групповая упаковка ВА47- 29 1Р по 12 шт. ВА47-29 2Р по 6 шт. ВА47-29 3Р по 4 шт. ВА47-29 4Р по 3 шт.
- Руководство по эксплуатации — 1 шт. на групповую упаковку Паспорт — 1 шт. на групповую упаковку.
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ Гарантийный срок, лет 10 Соответствуют стандартам ГОСТ Р 50345-2010 Номинальное напряжение частотой 50 Гц 230/400 Номинальный ток 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63 Номинальная отключающая способность 4500 Напряжение постоянного тока, В/полюс 48 Характеристики срабатывания электромагнитного расцепителя В, С, D Число полюсов 1, 2, 3, 4 Условия эксплуатации УХЛ4 Степень защиты выключателя IP20 Электрическая износостойкость, циклов В-О, не менее 6000 Механическая износостойкость, циклов В-О, не менее 20000 Максимальное сечение проводников, присоединяемых к зажимам 25 – для многожильного проводника, 35 – для одножильного Наличие драгоценных металлов (серебро), г/полюс от 0,15 до 0,22 Диапазон рабочих температур, °С от –40 до +50 Момент затяжки, Н*м 3 НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ETIM ID Оттенок цвета производителя — Код класса ETIM EC000042 Серия ВА47-29 Серия маркетинг — Страна происхождения КИТАЙ ШтрихКод ЕАН 4690259040535 Вес Нетто 0.104 Номинальное импульсное выдерживаемое напряжение Uimp 4 EF011980 Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*) 4,5 EF009556 Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*) 4,5 EF009555 Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*) 4,5 EF009557 Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*) 4,5 EF009558 Возможна дополнит. комплектация Да EF008148 Глубина установочная (встраив.), мм 75 EF000218 Категория перенапряжения 3 EF002569 Класс токоограничения 3 EF002568 Количество защищенных полюсов 1 EF005548 Модульная ширина (общ. кол-во модульных расстояний) 1 EF002950 Номин. (расчетное) напряжение, В 230 EF000228 Номин. напряжение изоляции Ui, В 4 EF001366 Номин. отключающая способность по EN 60898, кА 4,5 EF006064 Номин. ток, А 25 EF000227 Общ. количество полюсов 1 EF008618 Одновременное отключение нейтрали (N) Нет EF005997 Подходит для скрытого монтажа (заподлицо) Да EF006573 Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 1,5 EF007343 Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 1,5 EF007337 Рабочая температура окружающей среды, °C -40 EF007515 Степень загрязнения 3 EF002570 Степень защиты (IP) IP20 EF005474 Тип напряжения AC (перемен.) EF000187 Характеристика срабатывания (кривая тока) D EF000889 Частота, Гц 50 EF000416 НАИМЕНОВАНИЕ
ПАРАМЕТРАИНДИВИДУАЛЬНАЯ
УПАКОВКАГРУППОВАЯ
УПАКОВКАТРАНСПОРТНАЯ
УПАКОВКАКол-во в упаковке, шт 1 0 120 Высота, м 0.08 0 0.17 Ширина, м 0.018 0 0.42 Глубина, м 0.073 0 0.23 Вес, кг 0.096 0 12.5 объем, м³ 0.00010512 0 0.016422
