Назначение

• Оперативное включение и выключение электрических цепей.
• Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Применение

• Вводно-распределительные устройства для жилых и общественных зданий.

Материалы

• Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Преимущества

• Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
• Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
• На лицевой панели реализован механический индикатор положения контактов (включено/отключено),
• Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений.
• Ширина модуля 17,5 мм.

Упаковка

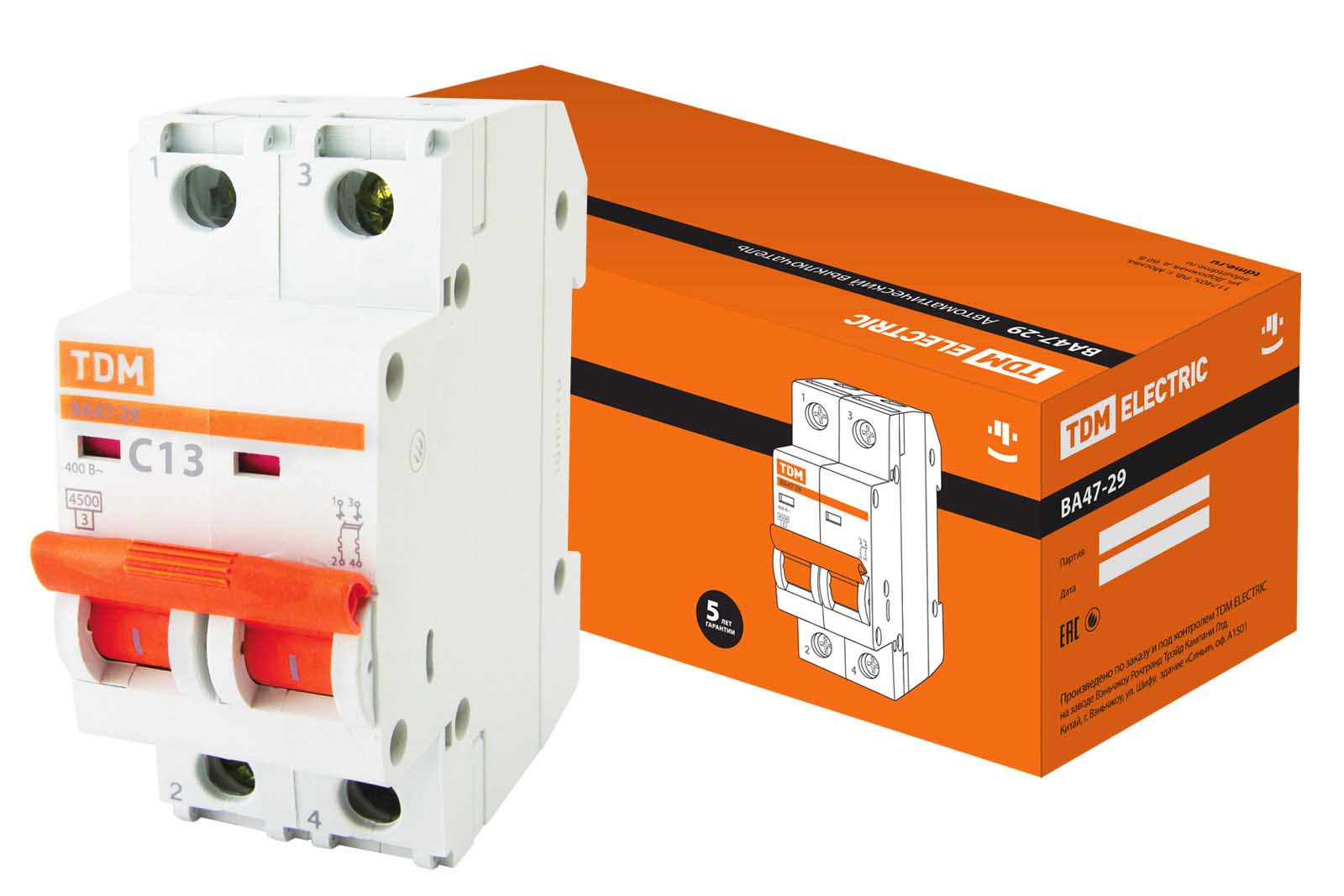

• Групповая упаковка ВА47- 29 1Р по 12 шт. ВА47-29 2Р по 6 шт. ВА47-29 3Р по 4 шт. ВА47-29 4Р по 3 шт.
• Руководство по эксплуатации — 1 шт. на групповую упаковку Паспорт — 1 шт. на групповую упаковку.


  НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ
  Гарантийный срок, лет	10
  Соответствуют стандартам	ГОСТ Р 50345-2010
  Номинальное напряжение частотой 50 Гц	230/400
  Номинальный ток	0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
  Номинальная отключающая способность	4500
  Напряжение постоянного тока, В/полюс	48
  Характеристики срабатывания электромагнитного расцепителя	В, С, D
  Число полюсов	1, 2, 3, 4
  Условия эксплуатации	УХЛ4
  Степень защиты выключателя	IP20
  Электрическая износостойкость, циклов В-О, не менее	6000
  Механическая износостойкость, циклов В-О, не менее	20000
  Максимальное сечение проводников, присоединяемых к зажимам	25 – для многожильного проводника, 35 – для одножильного
  Наличие драгоценных металлов (серебро), г/полюс	от 0,15 до 0,22
  Диапазон рабочих температур, °С	от –40 до +50
  Момент затяжки, Н*м	3
