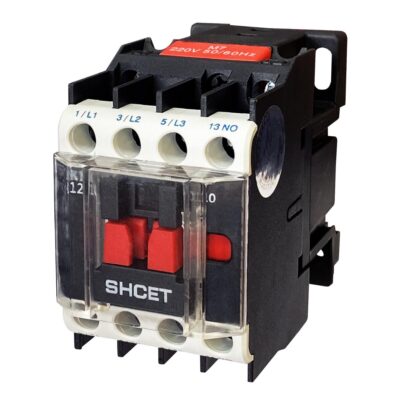

Контактор КМ 12А 24В
Description
Малогабаритные контакторы серии КМ переменного тока общепромышленного применения на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Стандарт: IEC60947-4-1
Рабочий ток A: 12
Наличие дополнительных контактов: 1HO
Номинальное напряжение питания цепи управления В: 24
Номинальное напряжение изоляции Ui, В: 660
Номинальное импульсное напряжение, кВ: 8
Частота тока сети: 50/60Гц
Наличие серебра: 0.8 гр
Степень защиты: IP20
Тип монтажа: при помощи винтов на дин-рейку
Условия эксплуатации: УХЛ4
Диапазон рабочих температур: от -25 до +40 С
Механическая износостойкость, млн. циклов: 20
Максимальная кратковременная нагрузка, А: 216
Условный ток короткого замыкания Inc, А: 1 000
Мощность рассеяния катушки, Вт: 3
Комутационная износостойкость катушки, млн. циклов:
— АС-3: 1.7
— АС-1: 0.7
Время срабатывания катушки, мс:
— замыкание 12-22
— размыкание 4-19
Мощность потребления катушки при Uc, ВА:
— срабатывание cosφ=0.75 — 60
— удержание cosφ=0.3 — 7
Мощность рассеяния при le, Вт/полюс:
— АС-3: 0.36
— АС-1: 1.56
Диапазоны напряжения управления:
— срабатывание — (0,8-1,1)*Uc
— опускание — (0,3-0,6)*Uc
Электрическая износостойкость, млн. циклов:
— АС-3*106: 2
— АС-1*104: 20-15
